電動雙座調節閥

更新時間:2025/5/5

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,電動雙座調節閥售前、售中、售后專業服務。

  產品名稱: 電動雙座調節閥   產品型號: ZDLN
  驅動方式: 電動,氣動   連接形式: 法蘭
  結構形式: 雙座   密封結構: 密封墊
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN20-200
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

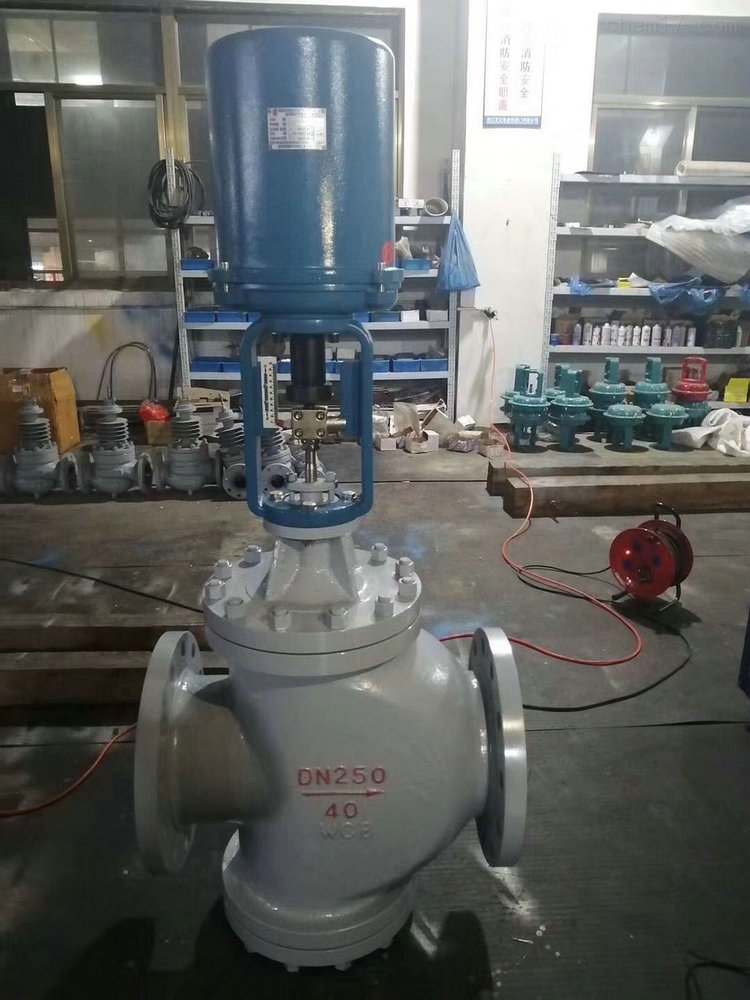

電動雙座調節閥實物圖

電動雙座調節閥,ZDLN電子式電動雙座調節閥是由3610L系列電子式電動執行機構和低流阻直通單座調節機構組成(單座式)。電動執行機構內有伺服系統,無需另配伺服放大器,有輸入信號入電源即可控制運轉,連線簡單。具有體積小.重量輕、流量大、調節經度等特點。廣泛應用于石油、化工、冶金、輕工等工業過程自動控制中。

電動雙座調節閥,ZDLN電子式電動雙座調節閥主要技術參數
調節機構主要技術參數
公稱直徑mm 20 25 40 50 65 80 100 150 200
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數KV
直線 1.8 2.8 4.4 4.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
行程MM 16 25 40 60
流量特性 直線、等百分比
公稱壓力Mpa 0.6、1.6、4.0、6.4
工作溫度(℃)   -20~200℃,-40~200,-40~450
配電子式
電動執行機構型號
361LSA-08 361LSA-20 361LSB-20 361LSB-50 361LSB-65
法蘭尺寸、型式 PN6、16按JB78-59光滑式;PN40、6416按JB/79.2-94凹式

閥體材質 HT200、ZG270-500;ZG1Cr18Ni9Ti;ZG0Cr18Ni12MO2Ti

上閥蓋型式 普通式(常溫式);熱片式(中溫型)
可調比 50:1



執行機構主要技術參數
型號 額定輸出力N 速度mm/s 電源:AC220V 50HZ±1%
輸入信號:DC4-20MA
         DC1-5V
(信號線用屏蔽線)
輸出開度信號:DC-20MA
上蓋防護等級:相當IP55
隔爆標志:Exd II BT4
361LSA-08 800 4.2
361LSA-20 2000 2.1
361LSA-30 3000 3.5
361LSA-50 5000 1.7
361LSA-65 6500 3.4

電動雙座調節閥,ZDLN電子式電動雙座調節閥主要零部件

主要零部件材料及適用溫度介質
材料代號 C(WCB) P(304) R(316)
  主要零件 閥體、閥蓋 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
 閥芯、閥座 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚(F4)、柔性石墨、不銹鋼波紋管
墊片 增強聚(F4) 、不銹鋼墊片、金屬石墨纏繞墊片
推桿、襯套 2Cr13
 適用工況 適用介質 水蒸汽油品類氣液體 硝酸堿類腐蝕性氣液體 醋酸類等腐蝕性氣液體
常溫型 -30~+250  F4:≤200℃ -40~+250  F4:≤200℃ -40~+250℃ F4:≤200℃
高溫型 -30~+450℃ -40~+500℃ -40~+500℃
低溫型   -40~-60℃、 -60~-100℃

電動雙座調節閥,ZDLN電子式電動雙座調節閥性能參數

性能指標
項目 指標值(帶定位器)
基本誤差% ±5.0
回差% 2.0
死區% 3.0
始終點偏差% ±2.5
額定行程偏差%
±2.5
泄漏量1/h 單座式 10-4*閥的額定容量
套筒式 10-3*閥的額定容量



允許壓差
公稱通徑mm
20 25 40 50 65 80 100 150 200
閥座直徑mm
10 12 15 20 25 32 40 50 65 80 100 125 150 200
允許壓差MPA 單座式 6.4 4.5 2.5 3.2 3.2 2.15 1.4 1.37 0.94 0.6 0.52 0.35 0.2

套筒式
6.4 3.7 2.4 2.9 1.5 0.8 3.1 3.1

電動雙座調節閥,ZDLN電子式電動雙座調節閥外形尺寸

公稱通徑 L H1 H
H2 D H3
常溫 中溫
PN6 PN16 PN40 PN64 PN6 PN16 PN40 PN64 PN6 PN16 PN40 PN64 PN40 PN64
20 187 194 194 206 45 52.5 52.5 62.5 539 546.5 546.5 556.5 696.5 706.5 205 225 100
25 184 197 197 210 50 57.5 57.5 67.5 556 563.5 563.5 573.5 713.5 723.5 260 225 130
40 222 235 235 251 65 72.5 72.5 82.5 713 720.5 720.5 730.5 890.5 900.5 260 225 158
50 254 267 267 286 70 80 80 87.5 721 731 731 738.5 901 908.5 260 225 163
65 276 292 292 311 80 90 90 100 835 845 845 855 1025 1035 370 310 194
80 298 317 337 337 92.5 97.5 97.5 105 859.5 864.5 864.5 872 1044.5 1052 370 310 203
100 352 368 368 394 102.5 107.5 115 125 877.5 882.5 890 900 1070 1080 370 310 212
150 480 500 500 520 130 140 150 170 1179 1189 1199 1219 1427 1147 370 310 250
200 620 650 650 650 157.5 167.5 187.5 202.5 1230.5 1240.5 1260.5 1275.5 1260.5 1260.5 370 310 317

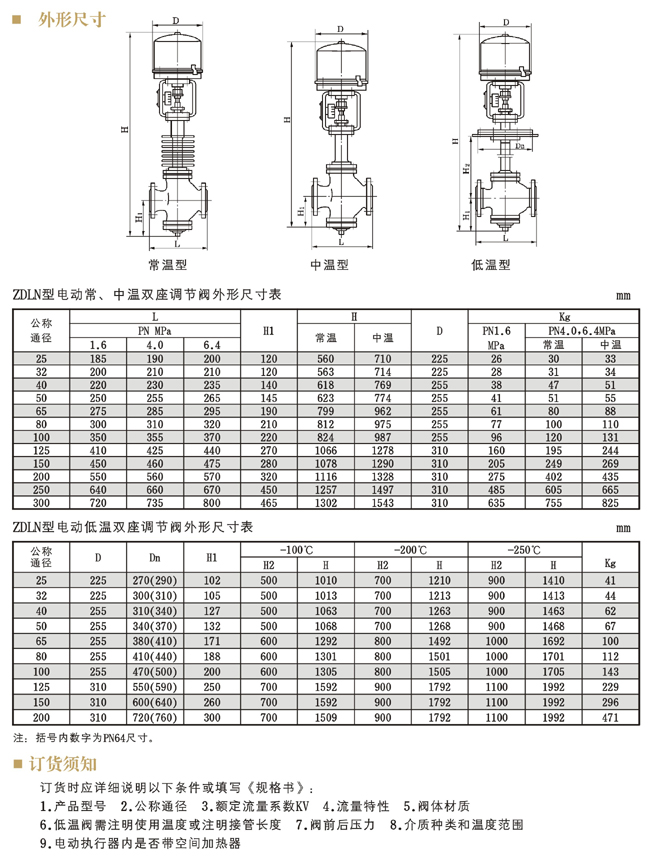

電動雙座調節閥外形尺寸



訂貨須知

訂貨時請用戶提供以下資料:
·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力,閥后壓力
·介質名稱及狀態,介質流量
·閥蓋型式
·供電電壓(220V或380V,默認為220V)
·輸入信號:4-20mA,還是1-5V(默認4-20mA)
·閥體、閥內件材質要求

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:電動單座調節閥 更多相關產品:電子式套筒調節閥
