電動三通調節閥

更新時間:2025/5/5

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,電動三通調節閥售前、售中、售后專業服務。

  產品名稱: 電動三通調節閥   產品型號: ZAZQ,ZAZX
  驅動方式: 電動,氣動   連接形式: 法蘭
  結構形式: 三通式   密封結構: 密封墊
  壓力范圍: 1.6MPa-6.4MPa   公稱通徑: DN25-300
  常用材質: 鑄鋼,不銹鋼等   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程

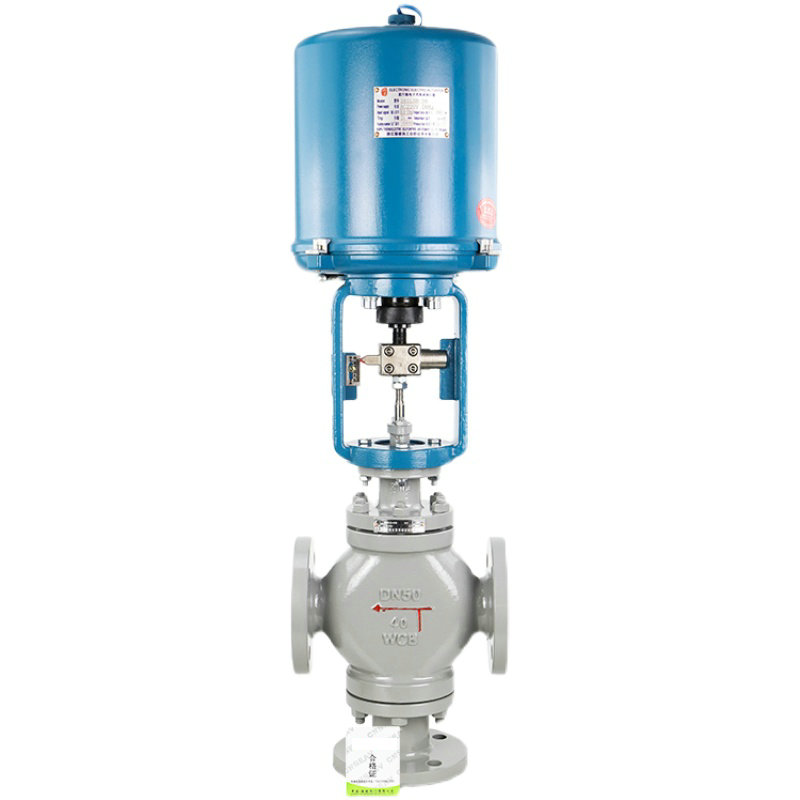

電動三通調節閥高清實物圖

電動三通調節閥_電動(合流,分流)三通調節閥是由361OL系列電子式電動執行機構與三通閥調節機構組成,電動執行機構內有伺服系統,無須另配伺服放大器,有輸入訊號及電源即可控制運轉,連線簡單.調節機構有合流和分流兩種作用方式,在某些場合可以替兩個二通閥和一個三通接管而得到廣泛應用,常用與熱交換器的兩相調節及簡單的配比調節。

 ZAZQ,ZAZX電動三通調節閥_電動(合流,分流)三通調節閥主要技術參數

調節機構主要技術參數
公稱通徑DN(mm) 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流




80 100 125 150 200 250 300
閥座直徑 26 32 40 50 66 80 100 125 150 200 250 300
額定流量系數Kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1260
分流




85 135 210 340 535 800 1260
公稱壓力PN(MPa) 4.0 6.4
行程MM 16 25 40  60 100
配用執行機構型號 361LSA-20
361LSB-30
361LSB-50
361LSC-65 361LSC-99
361LXA-20 361LXB-30 361LXB-50
流量特性 直線
可調比 30:1
法蘭尺寸、型式
按JB/T79.2-94凹式
閥體材質 ZG270-500;ZG1Cr18Ni9Ti
3610型直行程電子式執行機構主要技術參數
型號 額定輸出力N 速度mm/s 電源:AC220V +10%
-15%
驅動電機:AC可逆電機
控制信號:DC4-20MA
         DC1-5V
(信號線用屏蔽線)
上蓋防護等級:相當IP55
隔爆標志:Exd II BT4
361LSA-08 800 4.2
361LXA-08
361LSA-20 2000 2.1
361LXA-20
361LSA-30 3000 3.5
361LXA-30
361LSA-50 5000 1.7
361LXA-50
361RSC-60 6500 3.4
361RSC-99 10000  2.0

電動三通調節閥_電動(合流,分流)三通調節閥主要零部件

許用介質壓力和工作溫度的關系
材料牌號 公稱壓力MPA 介質工作溫度℃
<120 <200 <250 <300 <350 <400 <425 <450
工作壓力MPA
ZG270-500 4.0
4.0  3.7  3.3  3.0  2.8  2.3  1.8
6.4
6.4  5.9  5.2  4.7  4.1  3.7  2.9
ZG1Cr18Ni9Ti 4.0



4.0  3.0  2.7  2.4
6.4



6.4  4.4  4.2  4.0

電動三通調節閥_電動(合流,分流)三通調節閥性能參數

性能指標
項目 指標值
基本誤差% ±5.0
回差% 3.0
死區% 3.0





%
電開 始點 ±2.5
終點
電關 始點
終點
額定行程偏差% ±2.5
泄漏量1/h 1*10-3*閥的額定容量
允許差壓
公稱通徑 25 32 40 50 65 80 100 125 150 200 250 300
允許差壓(MPa) 3.20  2.20  2.20  1.41  1.38  0.94  0.61  0.51  0.36  0.20  0.19  0.13

電動三通調節閥_電動(合流,分流)三通調節閥外形尺寸

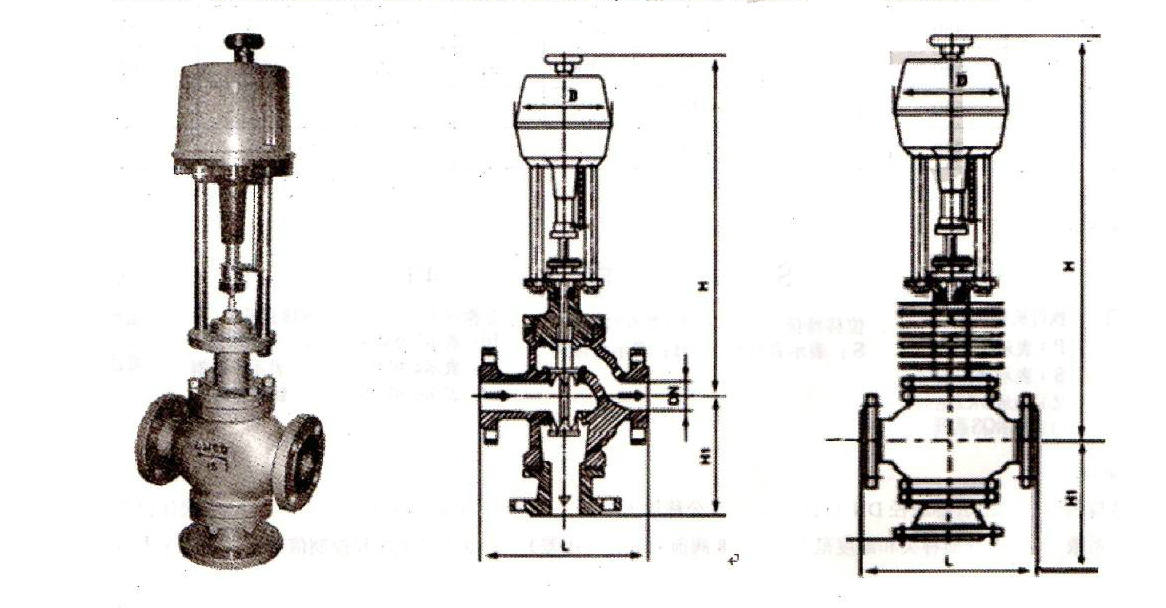

電動三通調節閥尺寸圖

公稱通徑 L 行程 D H1 H
常溫 中溫
PN(MPa) PN(MPa)
4 6.4 4 6.4
25 190 200 16 225 150 160 555 707
32 210 210 160 170 561 709
40 230 235 25 170 180 660 812
50 255 265 190 200 675 827
65 285 295 40 255 220 220 863 1027
80 310 320 230 240 868 1032
100 355 370 250 260 872 1036
125 425 440 60 255 300 300 905 1120
150 460 475 320 320 920 1135
200 560 570 380 380 950 1165
250 660 670 100 415 475 475 1203 1485
300 740 770 585 585 1265 1557

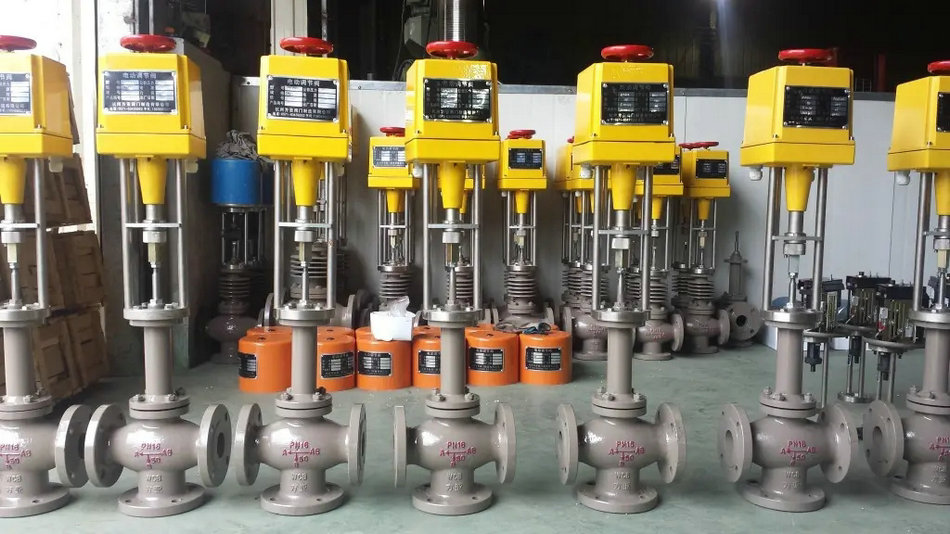

電動三通調節閥實物圖

訂貨須知

訂貨時請用戶提供以下資料:
·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力,閥后壓力
·介質名稱及狀態,介質流量
·閥蓋型式
·供電電壓(220V或380V,默認為220V)
·輸入信號:4-20mA,還是1-5V(默認4-20mA)
·閥體、閥內件材質要求

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。
