對焊截止閥產品介紹：
J61Y對焊截止閥,高溫高壓對焊截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。主要技術參數：公稱壓力：16、25、32MPa 42.0MPa適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。
對焊截止閥主要特點及用途
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐溫、耐壓的特點。
對焊截止閥制造驗收技術標準
1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。

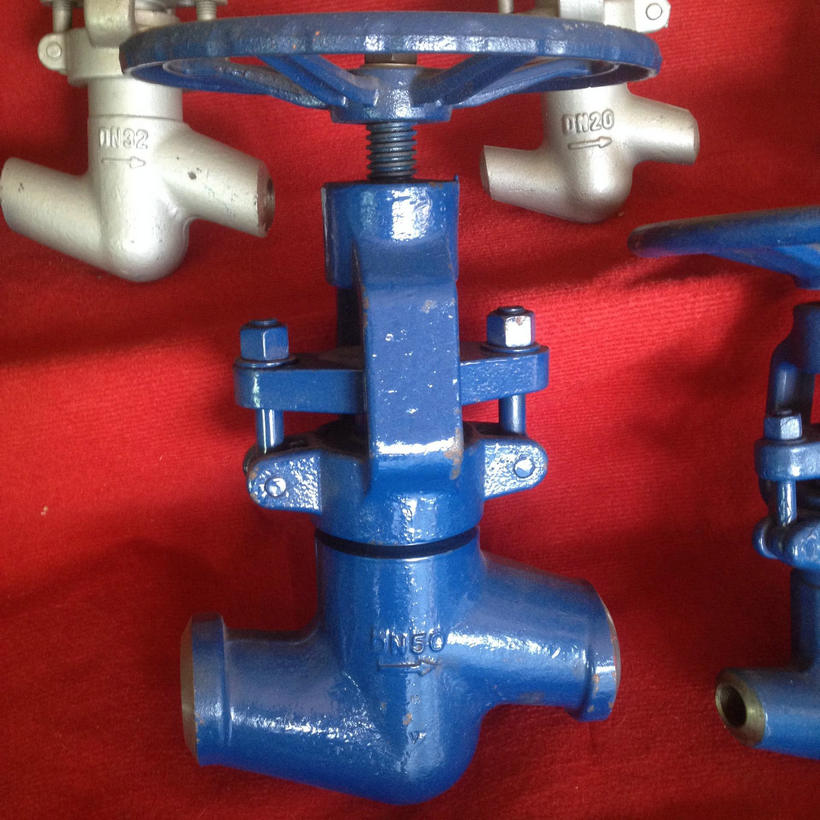

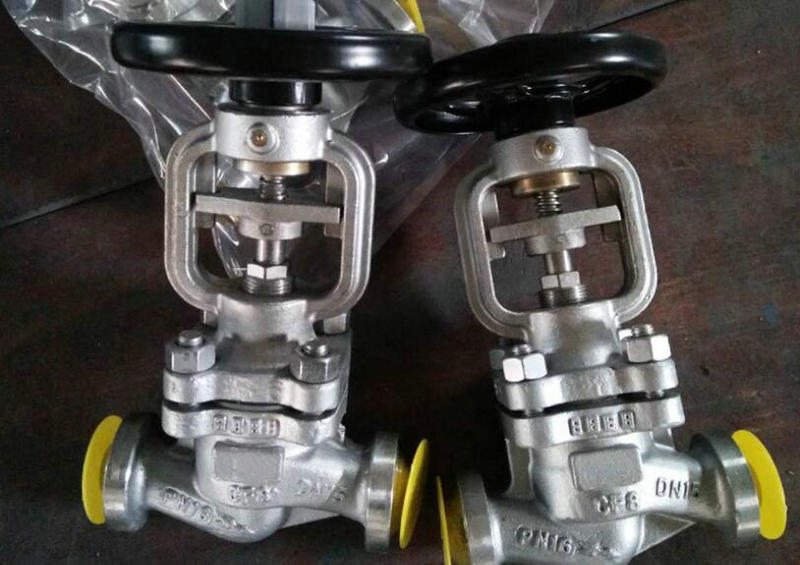

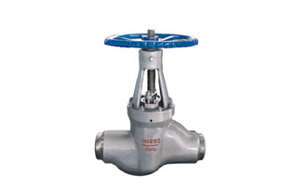

對焊截止閥,高溫高壓對焊截止閥實物圖片
對焊截止閥,高溫高壓對焊截止閥主要性能和使用規范
|
產品型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
公作溫度℃ |
適用介質 |
|
殼體強度 |
密封 |
P54 |
P55 |
P57 |
|
J61H(Y)-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤425 |
水、蒸汽、油品 |
|
J61H(Y)-200 |
20 |
30 |
22 |
/ |
/ |
/ |
|
J61H(Y)-250 |
25 |
38 |
28 |
/ |
/ |
/ |
|
J61H(Y)-320 |
32 |
48 |
36 |
/ |
/ |
/ |
|
J61Y-P54/100V |
20 |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
|
J61Y-P54/140V |
25 |
38 |
28 |
14 |
/ |
/ |
|
J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
|
J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤550 |
|
J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
|
J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
|
J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
|
J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
對焊截止閥,高溫高壓對焊截止閥標準與規范
|
設計與制造 |
結構長度 |
壓力 – 溫度等級 |
試驗標準 |
E101
JB/T3595
DL/T531 |
E101
JB2766
GB/T15188.1 |
E101
JB/T3595 |
E101
JB/T9092 |
對焊截止閥,高溫高壓對焊截止閥主要零件材料
|
零件材料 |
材料牌號 |
|
閥 體 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
閥 蓋 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
閥 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
|
閥 桿 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
|
閥 座 |
25 + STL |
304 |
304 |
|
密封環 （ 墊 片 ） |
增強柔性石墨 / 軟鋼 |
|
填 料 |
增強柔性石墨 |
|
閥 桿 螺 母 |
ZCuAl10Fe3 / D2 |
對焊截止閥,高溫高壓對焊截止閥主要外形尺寸
|
公稱通徑 |
主要外形尺寸和I連接尺寸 |
|
L |
D1 |
D2 |
D3 |
α970 |
H |
Do |
|
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V |
|
10 |
120 |
12 |
25 |
／ |
37.5° |
185 |
140 |
|
15 |
150 |
17 |
36 |
／ |
37.5° |
247 |
200 |
|
20 |
170 |
22 |
42 |
／ |
37.5° |
248 |
200 |
|
25 |
170 |
26 |
42 |
／ |
37.5° |
248 |
240 |
|
32 |
180 |
31 |
44 |
／ |
37.5° |
248.5 |
280 |
|
40 |
230 |
38 |
60 |
／ |
37.5° |
440 |
280 |
|
50 |
350 |
50 |
82 |
／ |
32° |
450 |
320 |
|
65 |
330 |
69 |
100 |
110 |
32° |
669 |
400 |
|
80 |
470 |
84 |
108 |
130 |
32° |
669 |
450 |
|
100 |
560 |
107 |
144 |
165 |
32° |
755 |
500 |
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V |
|
10 |
120 |
12 |
28 |
／ |
37.5° |
189 |
140 |
|
15 |
150 |
17 |
40 |
／ |
37.5° |
250 |
200 |
|
20 |
170 |
22 |
46 |
／ |
37.5° |
252 |
200 |
|
25 |
170 |
26 |
46 |
／ |
37.5° |
254 |
240 |
|
32 |
180 |
31 |
49 |
／ |
37.5° |
254 |
280 |
|
40 |
230 |
38 |
60 |
／ |
37.5° |
440 |
280 |
|
50 |
350 |
50 |
90 |
／ |
32° |
455 |
320 |
|
65 |
330 |
69 |
104 |
110 |
32° |
630 |
400 |
|
80 |
470 |
84 |
110 |
140 |
32° |
672 |
450 |
|
100 |
560 |
107 |
148 |
170 |
32° |
761 |
500 |
對焊截止閥,高溫高壓對焊截止閥性能規范
|
型號 |
公稱壓力 |
試驗壓力（MPa） |
工作壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
強度試驗 |
密封試驗/上密封試驗 |
Z961(960、962)
Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽 |
Z961(960、962)
Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
Z961(960、962)
Y-P54 100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 |
Z961(960、962)
Y-P54 170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
對焊截止閥,高溫高壓對焊截止閥主要零件材料
|
零件名稱 |
材料牌號 |
|
閥體 |
WCB |
WC6 |
WC9 |
|
閥板 |
WCB |
WC6 |
WC9 |
|
閥蓋 |
25 |
12Cr1MoVA |
|
閥桿 |
2Cr13 |
20Cr1MoVA |
|
閥座 |
25 |
12Cr1MoVA |
|
密封環 |
S軟鋼（增強柔性石墨） |
S軟鋼（增強柔性石墨） |
S軟鋼（增強柔性石墨） |
|
填料 |
增強柔性石墨 |
|
支架 |
WCB |
WCB或WC6 |
|
閥桿螺母 |
ZQAL9-4 |
|
四開環 |
1Cr13 |
20Cr1MoVA |
|
閥桿螺母 |
ZQAL9-4 |
|
工作溫度 |
V型≤540℃≤570℃；其余型≤540℃≤570℃ |
|
閥體材料 |
V型銘鉬釩鋼ZG20CrMoV或ZG15CrMoV |
|
適用介質 |
水、蒸汽 |

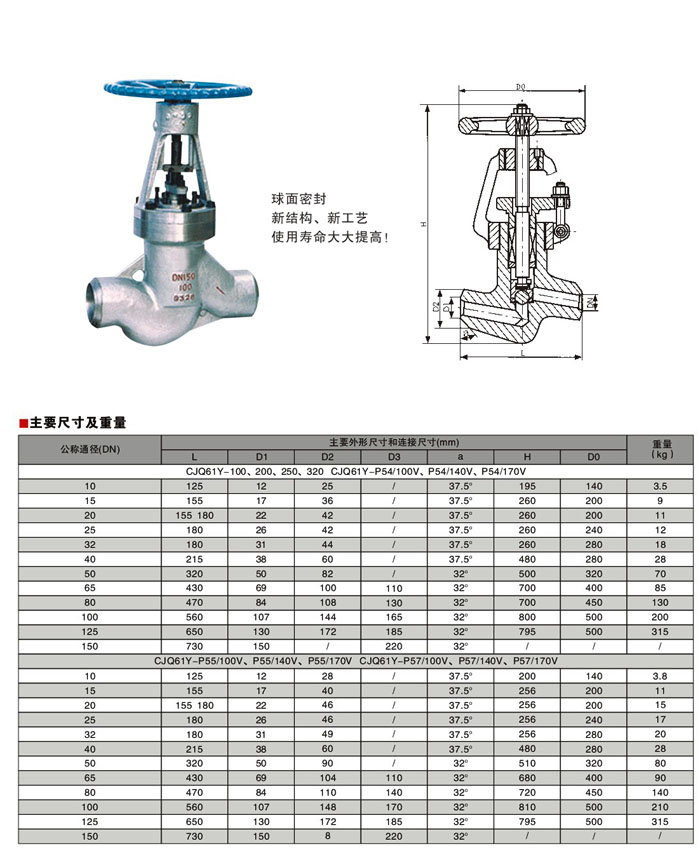

對焊截止閥,高溫高壓對焊截止閥參數尺寸結構圖:
