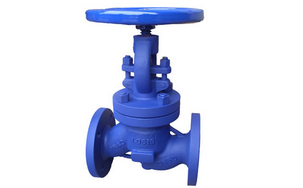

產品介紹：
DIN德標截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門。，截止閥的流向，采用自上而下。本閥要水平安裝 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
德標截止閥工作原理：
截止閥，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。
截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性 。
德標截止閥優點與缺點優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
德標截止閥注意事項
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
4、流體阻力大，長期運行時，密封可靠性
截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
德標截止閥技術規范
制造標準: DIN EN13709-2003
結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準: DIN EN12266:2003
閥體/閥蓋 |
閥桿 |
閥瓣 |
螺栓 |
螺母 |
填料Packing |
墊片Gasket |
|
|
GG25 |
13Cr |
GG25 |
B7 |
2H |
石墨 |
石墨+304 |
|
|
WCB |
13Cr |
WCB |
B7 |
2H |
石墨 |
石墨+304 |
|
|
CF8 |
F304 |
CF8 |
B8 |
8 |
石墨
石墨 |
石墨+304
石墨+304 |
|
|
|
|
CF8M |
F316 |
CF8M |
B8 |
8 |
石墨 |
石墨+304 |
|
|
|
德標截止閥性能規范
|
公稱壓力(MPa) |
殼體試驗壓力(Mpa) |
密封壓力試驗(Mpa) |
適用溫度(℃) |
適用介質 |
|
1.6 |
2.4 |
1.76 |
HT:-10~300℃
CS:-29~425℃
SS:-59~540℃ |
水
蒸汽
油品 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
德標截止閥主要外形尺寸
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
PN16 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
PN25 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
PN40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
H |
PN16 |
190 |
190 |
195 |
210 |
220 |
230 |
255 |
270 |
360 |
380 |
415 |
530 |
665 |
932 |
992 |
1205 |
|
PN25 |
190 |
190 |
195 |
210 |
220 |
230 |
255 |
270 |
360 |
380 |
427 |
545 |
675 |
940 |
1055 |
1213 |
|
PN40 |
190 |
190 |
195 |
210 |
220 |
230 |
255 |
270 |
360 |
380 |
436 |
562 |
683 |
952 |
1065 |
1225 |
|
W |
PN16 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
PN25 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
PN40 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
