焊接式高壓球閥Q21N-320P壓力可用于500bar。主要適用于各種系統的管路上，切斷或接通管路介質。適用介質：壓縮天然氣CNG、水、蒸汽、油品等非腐蝕性介質。焊接式高壓球閥與其他閥門產品相比的特點是高壓，特有自密封設計，壓力高密封可靠。由于性能技術特性、工況的使產品特點。
二、焊接式高壓球閥產品特征：
1、主體采用高壓沖擊鍛打，殼體強化處理，
2、主要針對加氣站，使用介質為水,天然氣或液壓油路產品。
3、密封性能好，可耐高壓，耐高溫，耐腐蝕，抗氧化，質量可靠，使用壽命長。
三、焊接式高壓球閥規格參數：
系列型號:Q61N
通徑尺寸:1/4-2”;
公稱壓力:PN250～PN500Bar;
連接方式:焊接;
閥體材料:碳鋼、不銹鋼;
工作溫度:-20～＋100℃ ～＋350℃

設計標準（美標）

設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；

計標標準（國標）

設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗

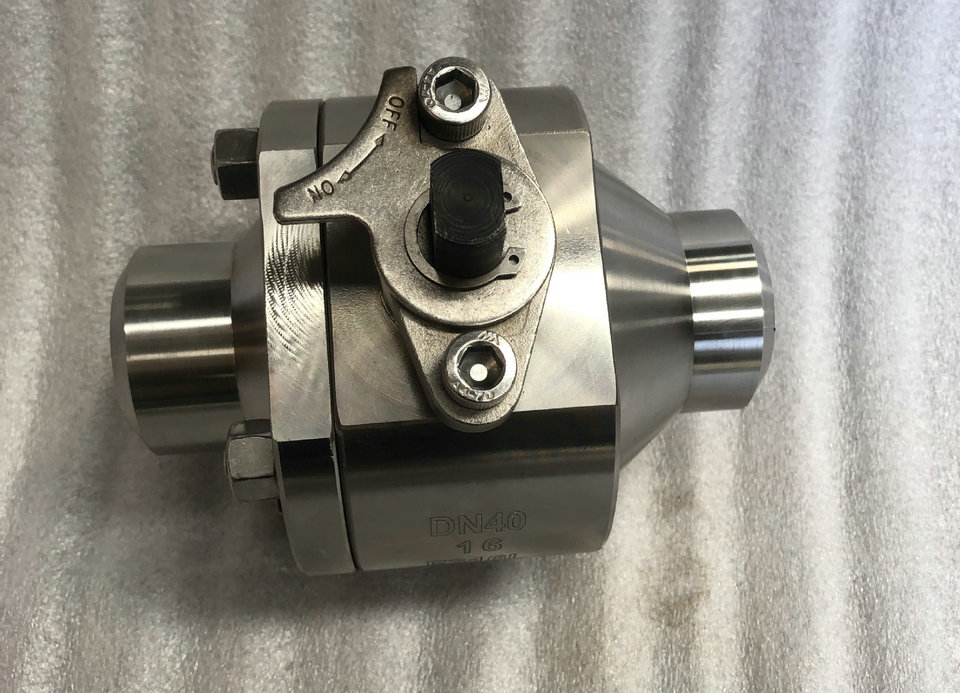

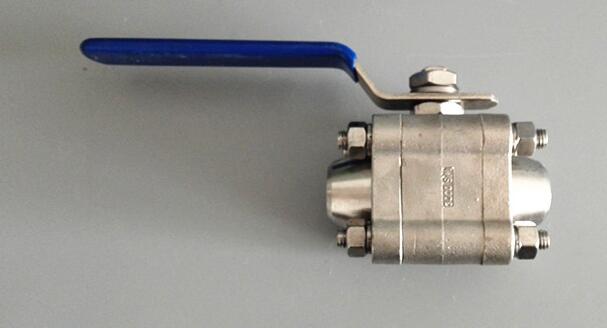

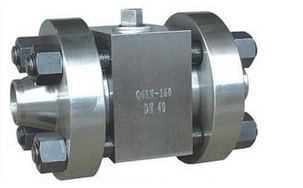

焊接球閥圖片



主要零件材料

零件名稱	材料
	GB	ASTM
彈簧	60SizMnl	AISI9260
閥座	25	A105
密封圈	PTFE	PTFE
O型圈	NBR	NBR
螺釘	35CrMo	A193-B7
墊片	PTFE柔性石墨
下閥桿	2Cr13	A276-410
墊片	PTFE柔性石墨
底蓋	25	A105
閥體、端	25	A105
墊片	PTFE柔性石墨
O型圈	NBR	NBR
球體	A105+HCr
滑動軸承		PTFE
閥桿	2Cr13	A276-410
注脂閥	組件
墊片	PTFE+不銹鋼	PTFE+304
填料箱	25	A105
壓蓋	25	A105
O型圈	NBR	NBR
支架	Q235A	碳鋼
鍵	45	AISI C 1045
連接套	45	AISI C 1045
驅動裝置	組件(電動或氣動裝置)

主要性能規范

型號		Q41N/Y-160	Q41N/Y-320	Q61N/Y-160	Q61N/Y-320
公稱壓力 PN（MPa）		16.0	32.0	16.0	32.0
試驗壓力 （Mpa）	殼體	24.0	48.0	24.0	48.0
	密封（液）	17.6	35.2	17.6	35.2
	密封（氣）	0.6
適用溫度		-40～80
適用介質		水、油品、氦、氫、氨等

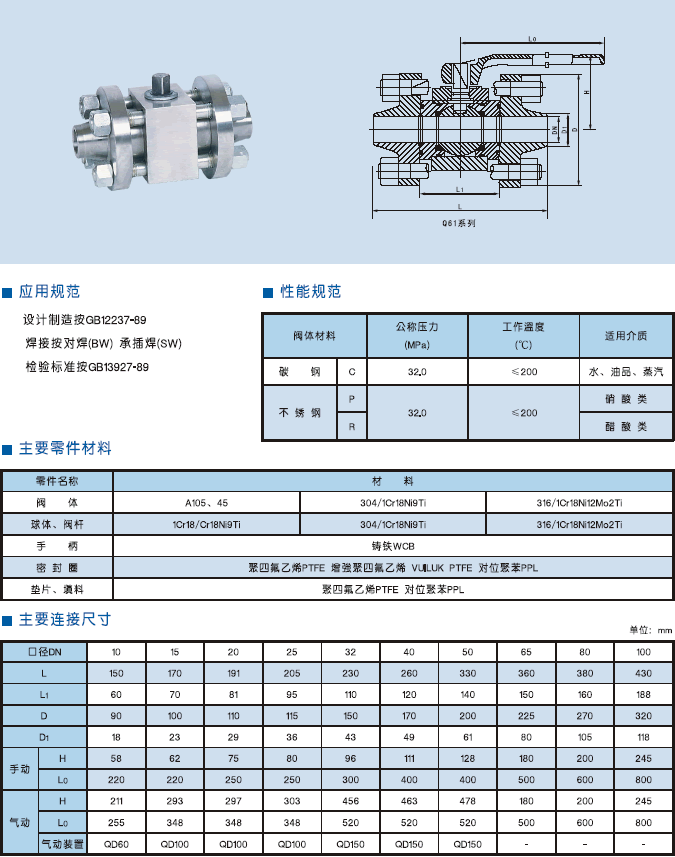

焊接球閥,高壓焊接式球閥尺寸圖:
